CM Filter Spole Oversigt

Strømkompenserende EMI støjdæmpningsspoler for data og signal linie filtrering Vi tilbyder et bredt sortiment af common mode støjdæmpningsspoler der er designet for interface og reduktion af elektromagnetisk interferens (EMI). Disse spoler giver både differential og common mode støjdæmpning samtidig med at de tillader signalet at passere gennem nærmest uændret. Spolerne fås i størrelser fra standard til ultra miniature i både DIL og SMD udgaver og er kompatible med alle ordinære footprints. Oversigten herunder giver et hurtigt overblik over hvad der kan vælges imellem af filter spoler fra vores brede sortiment.

DIL & SMD CM Interface Spoler SMD Data & Signal Linie Filter Spoler Mekanisk Layout

DIL & SMD Common Mode Interface Spoler

Serie	Induktions Område	Antal Spoler	Viklinger per kerne	Monteringsmåde	Terminaler & Pitch	Max. PCB Dimension B x L x H (mm)	Datablad
CMJ-2-XXX CMJ-4-XXX	5µH - 20mH 5µH - 12mH	1	2 4	"J" Lead SMD	4 x 2,54 8 x 1,27	9,0 x 6,0 x 4,7	CMJ
CCJ-2-XXX CCJ-4-XXX CCJ-4-XXXC	26µH - 70mH 26µH - 58mH 25µH - 100µH	1 1 2	2 4 2	"J" Lead SMD	8 x 2,54	10,0 x 14,0 x 7,6	CCJ
CFJ-3-XXXA CFJ-4-XXXA CFJ-4-XXXB	24µH - 4,7mH 33µH - 4,7mH 24µH - 100µH	1 1 2	3 4 2	"J" Lead SMD	6 x 2,54 8 x 2,54 8 x 2,54	9,0 x 7,7 x 6,0 9,0 x 9,6 x 6,0 9,0 x 9,6 x 6,0	CFJ
CKV-XXX	120µH - 68mH	1	1	Through Hole	4 x 2,54	7,4 x 15,2 x 17,6	CK, CD, CQ
CDF-XXX CDV-XXX	1,0mH - 68mH	1	2	DIL	10 x 2,54	14,0 x 12,5 x 11,0 9,0 x 14,0 x 14,5
CDJ-XXX	1,0mH - 68mH	1	2	"J" Lead SMD	8 x 2,54	17,0 x 12,6 x 8,0
CQF-XXX	1,0mH - 90mH	1	4	DIL	10 x 2,54	12,5 x 14,0 x 11,0 9,0 x 14,0 x 14,5
CQV-XXX				DIL	10 x 2,54	12,5 x 14,0 x 11,0 9,0 x 14,0 x 14,5
CQJ-XXX				"J" Lead SMD	8 x 2,54	17,0 x 12,6 x 8,0
CUJ-XXX-16E CUJ-XXX-16C CUJ-XXXX-16D CUJ-XXX-16A CUJ-XXX-16B	24µH - 4,7mH 24µH - 4,7mH 24µH - 4,7mH 24µH - 4,7mH 24µH - 100µH	2 2 3 2 4	2 3 2 4 2	"J" Lead SMD	16 x 1,27	9,0 x 12,8 x 5,8	CUJ
COJ-16-XXX	24µH - 5,0mH	8	2	"J" Lead SMD	40 x 1,27	16,0 x 28,6 x 5,8	COJ
Data Linie Filtre		2 til 16 Data Linier		"J" Lead SMD	Various		COJ CUJ

SMD Data & Signal Linie Filter Spoler

Kendetegn EMI støjdæmpning for data og signal linie filtrering Miniature, lav-pris SMD common mode spoler designet for "pick and place" og med god co-planaritet Høj dæmpning over et bredt frekvensområde Produceret i ISO-9001 godkendt fabrik Andre induktansværdier fremstilles efter ønske Typerne vist herunder passer til alle ordinære footprints

Elektriske Specifikationer ved 25°C
Arbejdstemperatur: 0° til 70°C Opbevaringstemperatur: -25° til 105°C	Testspænding mellem viklinger: 500 Vrms Testfrekvens: Induktans målt ved 100kHz/20 mVrm

Type Nummer	OCL(µH) ±30%	I_N (mA)	DCR (mOhm)	Antal Spoler	Viklinger per Spole	Skema
To Data Linier
CMJ-2-110 CMJ-2-220 CMJ-2-470 CMJ-2-101	11 22 47 100	500 500 500 500	30 45 65 95	1 1 1 1	2 2 2 2	A A A A
CMJ-2-471 CMJ-2-102 CMJ-2-222 CMJ-2-472	470 1.000 2.200 4.700	500 500 400 200	55 80 120 310	1 1 1 1	2 2 2 2	A A A A
CFJ-3-470B	47	850	60	1	2	B
CCJ-2-152 CCJ-2-502 CCJ-2-123 CCJ-2-283 CCJ-2-503 CCJ-2-703	1.500 5.000 12.000 28.000 50.000 70.000	550 500 400 270 200 170	100 180 270 520 970 1.490	1 1 1 1 1 1	2 2 2 2 2 2	A A A A A A
CDJ-1.7-A CDJ-12-A CDJ-28-A CDJ-50-A CDJ-70-A	1.700 12.000 28.000 50.000 70.000	550 300 300 300 300	200 680 1.020 1.800 2.150	1 1 1 1 1	2 2 2 2 2	A A A A A
Tre Data Linier
CMJ-3-680	68	400	110	1	3	B
CFJ-3-240A CFJ-3-102A CFJ-3-222A CFJ-3-472A	24 1.000 2.200 4.700	1.000 700 600 350	45 70 125 340	1 1 1 1	3 3 3 3	A A A A

Type Nummer	OCL(µH) ±30%	I_N (mA)	DCR (mOhm)	Antal Spoler	Viklinger per Spole	Skema
Fire Data Linier
CMJ-4-240 CMJ-4-330 CMJ-4-470 CMJ-4-680 CMJ-4-471 CMJ-4-152 CMJ-4-472	24 33 47 68 470 1.500 4.700	500 500 500 500 500 400 200	65 15 90 140 80 220 430	1 1 1 1 1 1 1	4 4 4 4 4 4 4	A A A A A A A
CFJ-4-240B CFJ-4-330A CFJ-4-470A CFJ-4-471A CFJ-4-472A	24 33 47 470 4.700	550 550 540 450 220	80 65 80 65 430	2 1 1 1 1	2 4 4 4 4	B A A A A
CCJ-4-260B CCJ-4-101B CCJ-4-101C	26 100 100	600 400 450	65 130 220	1 1 2	4 4 2	B B C
CCJ-4-221B CCJ-4-471B CCJ-4-152B	220 470 1.500	400 400 350	190 120 120	1 1 1	4 4 4	B B B
CCJ-4-502B CCJ-4-123B CCJ-4-583B	5.000 12.000 58.000	330 170 90	220 770 2.350	1 1 1	4 4 4	B B B
CMB-4-502 CMT-4-502	5.000 5.000	150 150	470 470	1 1	B B	A A
COJ-360B	36	600	100	1	4	B
COJ-5.0-B COJ-12-B COJ-58-B COJ-90-B	5.000 12.000 58.000 90.000	300 250 200 150	450 1.120 2.400 4.150	1 1 1 1	4 4 4 4	B B B B
CUJ-340-16E	34	700	56	2	2	E

Type Nummer	OCL(µH) ±30%	I_N (mA)	DCR (mOhm)	Antal Spoler	Viklinger per Spole	Skema
Seks Data Linier
CUJ-240-16C CUJ-680-16C CUJ-240-16D CUJ-680-16D	24 68 24 68	650 450 600 450	45 110 75 135	2 2 3 3	3 3 2 2	C C D D
Otte Data Linier
CUJ-340-16B CUJ-680-16B CUJ-101-16B	34 68 100	400 320 300	145 220 250	4 4 4	2 2 2	B B B
Seksten Data Linier
COJ-16-470 COJ-16-502	47 5.000	300 150	200 400	8 8	2 2	- -

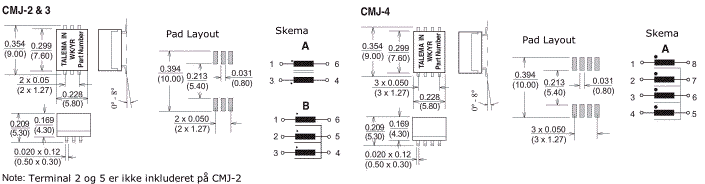

Mekanisk Layout

Mekanisk Layout

Mekanisk Layout
